優質的光伏電站運維實施具有以下優點：

? 實時數據的穩定即時采集，讓業主和投資人隨時隨地對電站發電情況了如指掌；

? 用預防性維護理念對電站的潛在故障進行實時分析和警報，防范潛在風險，讓您高枕無憂，資產保值增值；

? 對電站數據分析能夠持續優化電站的運營管理，維護和提高電站全生命周期的發電效率和電量產出，進行資產評估；

? 精準的發電量預測讓國網電力調度系統靈活處理電力高低峰期的電力調配；

? 光伏電站火災遠動預警系統將極大程度降低火災隱患，全面保護電站安全。

而光伏電站運營維護體系的核心在于實現最大的MTBF（平均故障間隔時間）和最小的MTTR（平均故障恢復時間）,包括以下環節：

? 7x24運行狀態實時監測；

? 維護團隊管理；

? 現場巡檢與組件清潔；

? 故障分析與管理；

? 現場點檢與故障清除；

? 質保及索賠等。

結合近幾年國內外光伏電站運維期間出現的問題，影響光伏電站穩定運行的因素體現在以下幾個方面：

? 故障處理不佳：故障停機過多，電站產出偏差較大；

? 運維效率低：由于電站所處地理環境限制、專業技術人員匱乏、電站分散布局造成的現場管理難度加大以及缺乏專業的運維管理系統造成的效率低下；

? 缺乏維護工具：光伏電站維護檢測方式落后，缺乏現場檢測維修工具；

? 維護措施不到位：維護工作不能適應現場環境條件，寬溫，粉塵污染；

? 安全防范不足：無有效措施預防電站火災，防盜及觸電事故；

? 監測數據分析能力不足：主要體現在數據誤差較大、數據存儲空間不夠、數據傳輸?shù)舭鼑?yán)重及數據采集范圍缺失等。

為了建立有效系統化的光伏電站運維體系。首先需要明確光伏電站的運維的技術要求。具體分析如下：

一、組件維護標準

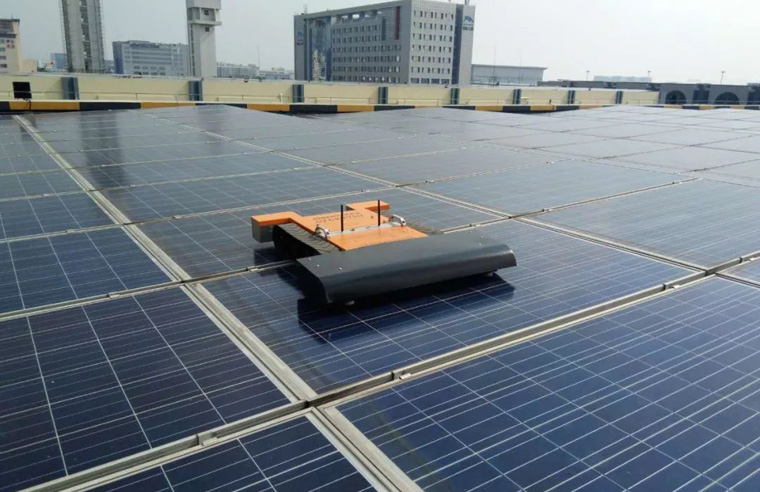

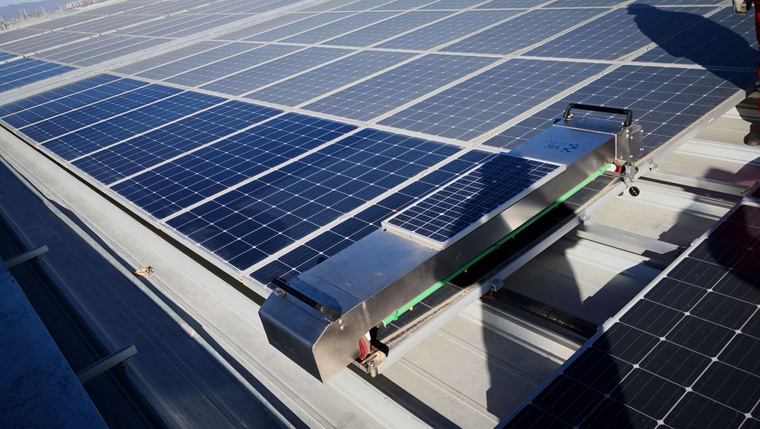

1、組件清掃維護清掃條件：光伏方陣輸出低于初始狀態（上一次清洗結束時）輸出的85%。

清洗注意事項：

清洗工具：柔軟潔凈的布料

清洗液體：與組件溫差相似

氣候條件：風力>4級，大雨、大雪等氣象條件禁止清洗

工人數量：15—20人

清潔時間：沒有陽光的時間或早晚，光伏組件被陽光曬熱的情況下用冷水清洗會使玻璃蓋板破裂。

2、組件定期檢查及維修

檢查維修項目：組件邊框、玻璃、電池片、組件表面、背板、接線盒、導線、銘牌、光伏組件上的帶電警告標識、邊框和支撐結構、其它缺陷等。若發現下列問題應立即調整或更換光伏組件：

（1）光伏組件存在玻璃破碎、背板灼焦、明顯的顏色變化；

（2）光伏組件中存在與組件邊緣或任何電路之間形成連通通道的氣泡；

（3）光伏組件接線盒變形、扭曲、開裂或燒毀，接線端子無法良好連接。

光伏建材和光伏構件（如雙玻組件）應定期由專業人員檢查、清洗、保養和維護，若發現下列問題應立即調整或更換：

（1）中空玻璃結露、進水、失效，影響光伏幕墻工程的視線和熱性能；

（2）玻璃炸裂，包括玻璃熱炸裂和鋼化玻璃自爆炸裂；

（3）鍍膜玻璃脫膜，造成建筑美感喪失；

（4）玻璃松動、開裂、破損等。

3、組件定期測試測試內容：絕緣電阻、絕緣強度、組件IV特性、組件熱特性。

4、陣列定期檢查及維修檢查維修項目：光伏方陣整體、受力構件、連接構件和連接螺栓、金屬材料的防腐層、預制基座、陣列支架、等電位連接線、接地可靠性，其它缺陷等。

5、陣列定期測試光伏陣列應滿足以下要求：

（1）光伏方陣整體不應有變形、錯位、松動等現象。

（2）用于固定光伏方陣的植筋或后置螺栓不應松動，采取預制基座安裝的光伏方陣，預制基座應放置平穩、整齊，位置不得移動。

（3）光伏方陣的主要受力構件、連接構件和連接螺栓不應損壞、松動，焊縫不應開焊，金屬材料的防銹涂膜應完整，不應有剝落、銹蝕現象。

（4）光伏方陣的支承結構之間不應存在其他設施；光伏系統區域內嚴禁增設對光伏系統運行及安全可能產生影響的設施。

測試內容：

機械強度測試測試方法：對光伏陣列支架及光伏組件邊框的最不利位置的最不利方向施加250N的力維持10秒，連續5次測試后陣列不能出現松動、永久變形、開裂或其它形式的損壞。

二、主要設備檢測維修

匯流箱直流匯流箱的運行與維護應符合以下規定：

（1）直流匯流箱不得存在變形、銹蝕、漏水、積灰現象，箱體外表面的安全警示標識應完整無破損，箱體上的防水鎖啟閉應靈活；

（2）直流匯流箱內各個接線端子不應出現松動、銹蝕現象；

（3）直流匯流箱內的直流熔絲的規格應符合設計規定；

（4）直流輸出母線的正極對地、負極對地的絕緣電阻應大于2兆歐；

（5）直流輸出母線端配備的直流斷路器，其分?jǐn)喙δ軕?yīng)靈活、可靠；

（6）直流匯流箱內防雷器應有效。檢測維修項目：匯流箱的結構和機柜本身的制造質量、主電路連接、二次線及電氣元件安裝。測試項目：機械強度、絕緣電阻、絕緣強度測量、顯示功能、通信功能、匯流箱熱特性。

直流/交流配電柜直流配電柜的運行與維護應符合以下規定：

（1）直流配電柜不得存在變形、銹蝕、漏水、積灰現象，箱體外表面的安全警示標識應完整無破損，箱體上的防水鎖開啟應靈活；

（2）直流配電柜內各個接線端子不應出現松動、銹蝕現象；

（3）直流輸出母線的正極對地、負極對地的絕緣電阻應大于2兆歐；

（4）直流配電柜的直流輸入接口與匯流箱的連接應穩定可靠；

（5）直流配電柜的直流輸出與并網主機直流輸入處的連接應穩定可靠；

（6）直流配電柜內的直流斷路器動作應靈活，性能應穩定可靠；

（7）直流母線輸出側配置的防雷器應有效。

交流配電柜的維護應符合下列規定：

（1）交流配電柜維護前應提前通知停電起止時間，并將維護所需工具準備齊全。

（2）交流配電柜維護時應注意以下安全事項：

? 停電后應驗電，確保在配電柜不帶電的狀態下進行維護；

? 在分段保養配電柜時，帶電和不帶電配電柜交界處應裝設隔離裝置；

? 操作交流側真空斷路器時，應穿絕緣靴，戴絕緣手套，并有專人監護；

? 在電容器對地放電之前，嚴禁觸摸電容器柜；

? 配電柜保養完畢送電前，應先檢查有無工具遺留在配電柜內；

? 配電柜保養完畢后，拆除安全裝置，斷開高壓側接地開關，合上真空斷路器，觀察變壓器投入運行無誤后，向低壓配電柜逐級送電。

（3）交流配電柜維護時應注意以下項目：

? 確保配電柜的金屬架與基礎型鋼應用鍍鋅螺栓完好連接，且防松零件齊全；

? 配電柜標明被控設備編號、名稱或操作位置的標識器件應完整，編號應清晰、工整；

? 母線接頭應連接緊密，不應變形，無放電變黑痕跡，絕緣無松動和損壞，緊固連接螺栓不應生銹；

? 手車、抽出式成套配電柜推拉應靈活，無卡阻碰撞現象；動觸頭與靜觸頭的中心線應一致，且觸頭接觸緊密；

? 配電柜中開關，主觸點不應有燒溶痕跡，滅弧罩不應燒黑和損壞，緊固各接線螺絲，清潔柜內灰塵；

? 把各分開關柜從抽屜柜中取出，緊固各接線端子。檢查電流互感器、電流表、電度表的安裝和接線，手柄操作機構應靈活可靠，緊固斷路器進出線，清潔開關柜內和配電柜后面引出線處的灰塵；

? 低壓電器發熱物件散熱應良好，切換壓板應接觸良好，信號回路的信號燈、按鈕、光字牌、電鈴、電筒、事故電鐘等動作和信號顯示應準確；

? 檢驗柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值，饋電線路必須大于0.5MΩ；二次回路必須大于1MΩ。

檢測維修項目：配電柜的結構和機柜本身的制造質量、主電路連接、二次線及電氣元件安裝。

測試項目：絕緣電阻、絕緣強度測量、顯示功能、通信功能、配電柜熱特性。

三、逆變器逆變器的運行與維護應符合下列規定：

? 逆變器結構和電氣連接應保持完整，不應存在銹蝕、積灰等現象，散熱環境應良好，逆變器運行時不應有較大振動和異常噪聲；

? 逆變器上的警示標識應完整無破損；

? 逆變器中模塊、電抗器、變壓器的散熱器風扇根據溫度自行啟動和停止的功能應正常，散熱風扇運行時不應有較大振動及異常噪音，如有異常情況應斷電檢查；

? 定期將交流輸出側（網側）斷路器斷開一次，逆變器應立即停止向電網饋電；

? 逆變器中直流母線電容溫度過高或超過使用年限，應及時更換；檢測維修項目：逆變器的結構和機柜本身的制造質量、主電路連接、二次線及電氣元件安裝。測試項目：性能指標、保護功能、其它要求。

變壓器檢測維修項目：光伏電站主回路升壓變壓器。

測試項目：轉換效率測試、其他實驗。

四、蓄電池（適用于離網系統）

蓄電池運行及維護應滿足以下要求：

（1）蓄電池室溫度宜控制在5℃~25℃之間，通風措施應運行良好；在氣溫較低時，應對蓄電池采取適當?shù)谋卮胧?/p>

（2）在維護或更換蓄電池時，所用工具（如扳手等）必須帶絕緣套。

（3）蓄電池在使用過程中應避免過充電和過放電。

（4）蓄電池的上方和周圍不得堆放雜物。

（5）蓄電池表面應保持清潔，如出現腐蝕漏液、凹癟或鼓脹現象，應及時處理，并查找原因。

（6）蓄電池單體間連接螺絲應保持緊固。

（7）若遇連續多日陰雨天，造成蓄電池充電不足，應停止或縮短對負載的供電時間。

（8）應定期對蓄電池進行均衡充電，一般每季度要進行2~3次。若蓄電池組中單體電池的電壓異常，應及時處理。

（9）對停用時間超過3個月以上的蓄電池，應補充充電后再投入運行。

（10）更換電池時，最好采用同品牌、同型號的電池，以保證其電壓、容量、充放電特性、外形尺寸的一致性。

五、控制器（適用于離網系統）

控制器的運行與維護應符合下列規定：

（1）控制器的過充電電壓、過放電電壓的設置應符合設計要求；

（2）控制器上的警示標識應完整清晰；

（3）控制器各接線端子不得出現松動、銹蝕現象；

（4）控制器內的直流熔絲的規格應符合設計規定；

（5）直流輸出母線的正極對地、負極對地、正負極之間的絕緣電阻應大于2兆歐。

六、主要維護工具

（1）常用工具：具備光伏電站各設備、元器件拆裝所需的工具，及其它電站運營維護中可能用到的工具；

（2）測試工具：萬用表、示波器、電流鉗、紅外熱像儀/溫度記錄儀、太陽輻射傳感器、IV曲線測試設備、電能質量分析儀、耐壓儀、絕緣電阻測試儀、接地電阻測試儀、接觸電流測試儀、方陣殘余電流監測功能測試設備；

（3）防護工具：安全帽、絕緣手套、絕緣鞋、安全標志牌、安全圍欄、滅火器；

（4）備品備件：光伏電站運營維護公司應配備光伏電站運行過程中的易損、易耗件，出現損耗時應及時更換。

 七、運維文檔管理

1、電站技術資料

（1）光伏電站全套竣工圖紙

（2）關鍵設備說明書、圖紙、操作手冊、維護手冊

（3）關鍵設備出廠檢驗記錄

（4）設備臺賬、設備缺陷管理檔案（與條款13對應）

（5）設備故障維護手冊

（6）事故預防及處理方案

2、運維技術材料

（1）安全手冊；

（2）光伏系統停開機操作說明

（3）監控系統操作說明

（4）光伏組件及支架運行維護作業指導書

（5）光伏匯流箱運行維護作業指導書

（6）直流配電柜運行維護作業指導書

（7）逆變器運行維護作業指導書

（8）交流配電柜運行維護作業指導書

（9）變壓器運行維護作業指導書

（10）斷路器運行維護作業指導書

（11）隔離開關運行維護作業指導書

（12）母線運行維護作業指導書

（13）避雷器運行維護作業指導書

（14）電抗器運行維護作業指導書

（15）光伏電站安全防護用品及使用規范

3、設備運行記錄文件

（1）運營維護記錄和處理的程序

（2）運營維護記錄的保存期限是否大于或等于五年，并保存相應記錄

（3）是否建立并保持運營維護認證檔案

（4）電站巡檢及維護記錄

（5）電站運行狀態記錄

（6）設備檢修記錄

（7）事故處理記錄

（8）防雷器、熔斷器動作記錄

（9）逆變器自動保護動作記錄

（10）開關、繼電器保護及自動裝置動作記錄

（11）關鍵設備更換記錄

（12）電站各項性能指標和運行參數記錄

4、上墻懸掛圖表文件

（1）電氣主接線圖

（2）設備巡視路線圖

（3）主要設備運行參數表

（4）正常停機開機操作順序表

（5）緊急停機操作順序表

（6）緊急事故處理預案

（7）緊急聯系人及聯系電話

5、警告牌及標識

（1）危險警告牌

（2）電擊警告牌

（3）高空操作，防墜落標識

（4）接地保護端子標識

（5）操作警報

八、電站巡檢及故障處理

（1）設備效率保障：光伏電站中各關鍵設備的效率應符合設計要求，對各關鍵設備的效率應進行實時監控及定期測試。

（2）設備狀態：光伏電站中各關鍵設備應處于良好運行狀態，應定期對各關鍵設備進行檢查，降低故障發生率。

（3）故障搶修措施：運維服務人員7x24小時內針對現場故障進行排除處理。故障需要有明確處理有書面記錄，記錄包含發生故障的設備，故障發生時間，故障現象表征，故障解決方法與途徑，故障解決人員及故障記錄入等。

九、避雷器與電纜維護

1、接地與防雷系統注意事項包括：

（1）光伏接地系統與建筑結構鋼筋的連接應可靠。

（2）光伏組件、支架、電纜金屬鎧裝與屋面金屬接地網格的連接應可靠。

（3）光伏方陣與防雷系統共用接地線的接地電阻應符合相關規定。

（4）光伏方陣的監視、控制系統、功率調節設備接地線與防雷系統之間的過電壓保護裝置功能應有效，其接地電阻應符合相關規定。

（5）光伏方陣防雷保護器應有效，并在雷雨季節到來之前、雷雨過后及時檢查。

檢測維修項目：

（1）避雷器、引下線安裝；

（2）避雷器、引下線外觀狀態；

（3）避雷器、引下線各部分連接；

（4）各關鍵設備內部浪涌保護器設計和狀態；

（5）各接地線應完好；

（6）接地電阻符合設計要求；

測試項目：

（1）在雷雨季節后，檢查電站各關鍵設備的防雷裝置；

（2）對接地電阻測試；

（3）防雷裝置腐蝕狀況。

2、電纜電線電纜維護時應注意以下項目：

（1）電纜不應在過負荷的狀態下運行，電纜的鉛包不應出現膨脹、龜裂現象；

（2）電纜在進出設備處的部位應封堵完好，不應存在直徑大于10mm的孔洞，否則用防火堵泥封堵；

（3）在電纜對設備外殼壓力、拉力過大部位，電纜的支撐點應完好；

（4）電纜保護鋼管口不應有穿孔、裂縫和顯著的凹凸不平，內壁應光滑；金屬電纜管不應有嚴重銹蝕；不應有毛刺、硬物、垃圾，如有毛刺，銼光后用電纜外套包裹并扎緊；

（5）應及時清理室外電纜井內的堆積物、垃圾；如電纜外皮損壞，應進行處理；

（6）檢查室內電纜明溝時，要防止損壞電纜；確保支架接地與溝內散熱良好；

（7）直埋電纜線路沿線的標樁應完好無缺；路徑附近地面無挖掘；確保沿路徑地面上無堆放重物、建材及臨時設施，無腐蝕性物質排泄；確保室外露地面電纜保護設施完好；

（8）確保電纜溝或電纜井的蓋板完好無缺；溝道中不應有積水或雜物；確保溝內支架應牢固、有無銹蝕、松動現象；鎧裝電纜外皮及鎧裝不應有嚴重銹蝕；

（9）多根并列敷設的電纜，應檢查電流分配和電纜外皮的溫度，防止因接觸不良而引起電纜燒壞連接點；

（10）確保電纜終端頭接地良好，絕緣套管完好、清潔、無閃絡放電痕跡，確保電纜相色應明顯；

（11）金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠；橋架與橋架間應用接地線可靠連接；

（12）橋架穿墻處防火封堵應嚴密無脫落；

（13）確保橋架與支架間螺栓、橋架連接板螺栓固定完好；

（14）橋架不應出現積水。

檢測維修項目：

（1）電纜選型及敷設

（2）電纜的負荷運行

（3）電纜的排線安裝

（4）電纜所處環境

（5）電纜接地絕緣

（6）電纜運行狀態

測試項目：

（1）電纜壓降

（2）絕緣電阻

（3）絕緣強度

十、電站數據采集及處理中心要求

1、環境監控系統內容包括：

? 機房溫度濕度監控

? UPS運行狀態監控

2、安全穩定的網絡環境具體要求

? LAN：雙鏈路光纖交換

? WAN：防火墻+入侵檢測設備+網閘構成外網的安全防范措施

3、7X24小時故障監控及應急處理不間斷要求

? UPS保證電源7x24小時不間斷

? 7x24小時人員值班

? 冗余設計原則保證設備鏈路7x24小時不間斷

4、數據安全存儲要求

（1）數據存儲架構由數據庫服務器+磁盤陣列+備份服務器+磁帶機組成。

（2）數據異地備份（融資中心1+1備份）在通信行業運維體系中專門針對NOC(NotionalOperationcenter)及ROC(RegionalOperationCenter)的配置要求及SOP（標準作業流程），針對光伏電站運維數據中心配置及標準作業流程，筆者梳理及總結如下：通訊傳輸鏈路的標準：要求配置固態網絡專線鏈路，每條專線鏈路帶寬不小于2M。對于光伏電站內部需進行數據采集的設備數量超過200臺以上的，要求每條專線的鏈路帶寬不小于10M。運行環境標準：獨立封閉的機房，機房有單獨的門禁管理權限。機房需配備獨立的雙空調制冷系統。機房溫度標準為22±2℃，機房濕度標準為45%～65%，不間斷UPS電源。同時裝配環境預警系統，以及獨立的氣體滅火系統。由于不可抗拒因素?zé)o法提供獨立機房，數據中心的機柜需要完全獨立的機柜。機柜必須在非操作情況下上鎖，鑰匙由專人指定管理，并需有鑰匙的使用記錄可以進行查詢。機柜的設備供電必須有自己獨立的不間斷的UPS電源，機柜必須在視頻監控范圍之內。機柜所在機房的溫度標準為22±2℃，濕度標準為45%～65%，同時機房需配備獨立的雙空調制冷系統。裝配環境預警系統，以及獨立的氣體滅火系統。運行設備標準：要求運行的監控服務器可以7X24小時不間斷工作，對于關鍵設備必須有冗余熱備。必須由防火墻作為Internet的接入設備，起到Internet安全防范作用。

服務器配置標準：

? CPU：數量≥4cores主頻≥3.0GHz；

? 內存：類型DDR3容量≥4GB；

? 硬盤：數量≥2；

? 接口類型：SAS；

? 轉速：≥10K；

? 單盤容量：≥500GB；

? 支持硬盤熱插拔和支持RAID多種方式；

? 電源：2個熱插拔冗余電源；防火墻配置標準：吞吐量≥1000M；并發數量≥50000個；WAN口數量≥2個支持網絡地址轉換NAT和端口地址轉換PAT功能，具有VPN功能；支持入侵檢測功能：Dos，DDos；

數據的存儲標準：數據的存儲周期為25年。數據中心有備份機制。數據存儲架構由數據庫服務器+磁盤陣列+備份服務器+磁帶機組成。對于超過10兆網的電站，要求對數據進行異地備份；

數據/備份服務器配置標準：

? CPU：數量≥4cores；

? 主頻≥3.0GHz；

? 內存：類型DDR3容量≥4GB；

? 硬盤：數量≥5；

? 接口類型：SAS；

? 轉速：≥10K

? 單盤容量：≥500GB；

? 支持硬盤熱插拔和支持RAID多種方式；

磁盤陣列配置標準：

? 單機磁盤數量≥12個；

? 內置硬盤接口：SAS；

? RAID支持：RAID級別0、1、5、6、10；

? 電源：2個熱插拔冗余電源；

磁帶機配置標準：

? 支持的介質：LTOUltrium1(只讀),LTOUltrium2(讀寫)，LTOUltrium3(讀寫)；

? 支持操作系統Windows,以及其它操作系統；

? 存儲容量≥400GB；

? 壓縮后存儲容量≥800GB；

數據中心運維人員的資質標準：

? 必須同時擁有兩個國家計算機等級四級證書：網絡工程師證書和數據庫工程師證書；

? 運維人員的工作標準：要求必須至少有一個以上人員7X24小時在數據中心現場進行工作。要求所在現場人員必須擁有數據中心運維的資質，能夠進行監控和預警以及緊急故障處理的工作；

? 數據中心訪問權限標準：數據中心的操作由專職人員進行操作，操作人員根據操作的權限劃分等級并有對應的用戶名和口令；

? 數據中心記錄的查詢標準：支持歷史任何時期的數據快速查詢，查詢的范圍包括：設備狀態，設備維護記錄，設備保養記錄，人員設備各項操作記錄。查詢的最小單位時間為秒，查詢周期為25年；

? 數據中心體系認證標準：數據中心的設計要符合ISO27001信息安全管理體系認證；

? 數據中心安全風險防范標準：對于超過10兆瓦的光伏電站，必須有異地?cái)?shù)據中心的備援方案（異地機房和相似的工作環境）；

? 數據中心數據采集標準：保證數據采集的穩定性：每月數據缺失率不能超過千分之五；

? 數據中心數據傳輸安全校驗標準：每月一次檢查數據上傳的準確性和安全性。傳到CGC的數據必須為原始一手的現場數據。在往CGC傳輸數據過程中，為了保證數據的安全性，必須采用AES-128位電子數據加密算法。

十一、運維團隊建設要求

1、運維管理組織建設要求

運維管理組織需要具備建立完善的質量管理體系，運營維護管理單位應建立符合ISO-9001質量管理體系認證的運維管理流程和內審體系。運行維護管理單位應具備專業技術人員進行光伏電站運行維護管理，專業人員要求具備高壓上崗證、弱電工程師資格證、維修電工證和特種作業操作證。

2、運維人員專業分類

? 電氣運維人員

? 高壓類運維人員

? 數據中心運維人員

? 結構運維人員

? 其他運維人員

3、維人員培訓體系建設

? 上崗前安全的培訓

? 上崗前運維技能培訓

? 年度上崗實操評核和再培訓

? 年度應急預案演習訓練

4、運維人員技能要求運維人員技能的設定準則以實際工作過程中對安全作業的要求和對技能的實際需求為制定依據，一般而言，要求如下：

? 電氣運維人員應持有維修電工中級證書

? 弱電類運維人員應持有弱電上崗證

? 高壓類運維人員應持有高壓上崗證

? 數據中心運維人員應持有國家計算機等級四級證書、網絡工程師證書和數據庫工程師證書

? 其他運維人員應持有特種作業操作證（電工類）
